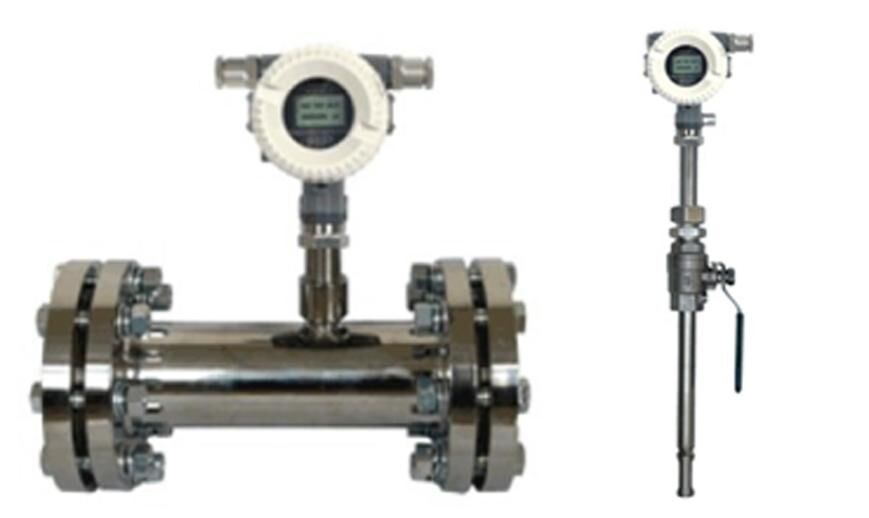

เครื่องวัดอัตราการไหลของก๊าซความร้อนสำหรับระบบควบคุมกระบวนการ

เครื่องวัดอัตราการไหลมวลก๊าซความร้อน FLR ซีรี่ส์

คำอธิบาย

เครื่องวัดอัตราการไหลของมวลก๊าซความร้อนได้รับการออกแบบตามหลักการการแพร่กระจายความร้อน และใช้วิธีการวัดความแตกต่างของอุณหภูมิคงที่เพื่อตรวจวัดก๊าซได้อย่างแม่นยำ มีขนาดกะทัดรัด ระบบดิจิทัลสูง ติดตั้งง่าย และการวัดที่แม่นยำ

ส่วนเซ็นเซอร์ประกอบด้วยเซ็นเซอร์อุณหภูมิความต้านทานแพลทินัมเกรดอ้างอิงสองตัว ในระหว่างการทำงาน เซ็นเซอร์ตัวหนึ่งจะวัดอุณหภูมิกลาง T1 อย่างต่อเนื่อง ส่วนอีกอันจะทำความร้อนได้เองจนถึงอุณหภูมิ T2 สูงกว่าอุณหภูมิปานกลาง และใช้เพื่อตรวจจับความเร็วการไหลของของไหล หรือที่เรียกว่าเซ็นเซอร์ความเร็ว

ความแตกต่างของอุณหภูมิคือ ΔT = T2 – T1 โดยที่ T2 > T1 เมื่อของไหลไหลผ่าน โมเลกุลของก๊าซจะชนกับเซ็นเซอร์และนำความร้อนออกจาก T2 ออกไป ส่งผลให้อุณหภูมิลดลง เพื่อรักษาค่าคงที่ ΔT จะต้องเพิ่มกระแสจ่ายไปที่ T2 ยิ่งก๊าซไหลเร็วเท่าไร ความร้อนก็จะยิ่งถูกพาไปมากขึ้นเท่านั้น มีความสัมพันธ์การทำงานคงที่ระหว่างอัตราการไหลของก๊าซและความร้อนที่เพิ่มขึ้น ซึ่งเป็นพื้นฐานของหลักการความแตกต่างของอุณหภูมิคงที่

ข้อดี

• เป็นมิเตอร์วัดอัตราการไหลของก๊าซที่แท้จริงซึ่งไม่จำเป็นต้องมีการชดเชยอุณหภูมิหรือความดันในการวัดการไหลของก๊าซ จึงมั่นใจได้ว่าการทำงานจะง่ายและแม่นยำ สามารถให้การไหลของมวลก๊าซหรือการไหลตามปริมาตรมาตรฐาน

• มีอัตราส่วนการหมุนกลับที่กว้างและสามารถวัดความเร็วของก๊าซได้ตั้งแต่สูงถึง 100 Nm/s ถึงต่ำถึง 0.1 Nm/s ทำให้เหมาะสำหรับการตรวจจับก๊าซรั่ว

• มีความต้านทานการสั่นสะเทือนที่ดีเยี่ยมและมีอายุการใช้งานยาวนาน เซ็นเซอร์ไม่มีชิ้นส่วนที่เคลื่อนไหวหรือส่วนประกอบที่ไวต่อแรงกด ช่วยให้มั่นใจได้ว่าความแม่นยำในการวัดจะไม่ได้รับผลกระทบจากการสั่นสะเทือน

• ติดตั้งและบำรุงรักษาง่าย ภายใต้สภาพพื้นที่ที่เหมาะสม การติดตั้งและการบำรุงรักษาสามารถทำได้โดยไม่ต้องปิดการผลิต (ต้องมีการปรับแต่งพิเศษ)

• ใช้การออกแบบดิจิทัลเต็มรูปแบบ ให้การวัดที่แม่นยำและบำรุงรักษาง่าย

• ด้วยการสื่อสาร RS-485 หรือ HART รองรับระบบอัตโนมัติในโรงงานและการรวมระบบ

ข้อกำหนดทางเทคนิค

ช่วงการไหล
